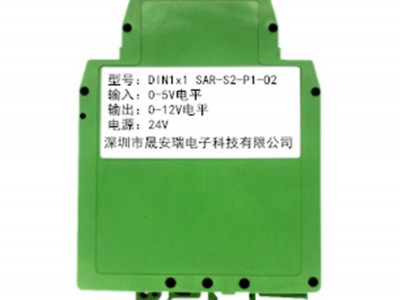

主要特性:
⑴转速传感器信号直接输入，整形调理方波信号 ⑵200mV峰值微弱信号的放大与整形
⑶正弦波、锯齿波信号输入，方波信号输出 ⑷不改变原波形频率，响应速度快
⑸电源、信号：输入/输出 3000VDC三隔离 ⑹供电电源：5V、12V、15V或24V直流单电源供电
⑺低成本、小体积，使用方便，可靠性高 ⑻标准DIN35 导轨式安装
⑼ 尺寸：106.7x79.0x25.0mm ⑽工业级温度范围: - 45 ~ + 85 ℃
应用：
⑴转速传感器信号隔离、采集及变换
⑵汽车速度测量
⑶
汽车ABS防抱死制动系统
⑷转速信号放大与整形
⑸地线干扰抑制
⑹电机转速监测系统
⑻速度测量与报警
>> 信号无失真变送和传输
产品选型表：
DIN1x1 SAR– S□ - P□ – O□
输入信号 | 供电电源 | 输出信号 | |||
代码 | 特点 | 代码 | Power | 代码 | 特点 |
S1 | 正负信号输入，正弦波输入 幅度峰峰值（VP-P）：200mV~50V | P1 | 24VDC | O1 | 输出电平0-5V |
S2 | 单端信号输入， 幅度峰峰值（VP-P）：5V | P2 | 12VDC | O2 | 输出电平0-12V |
S3 | 单端信号输入， 幅度峰峰值（VP-P）：12V | P3 | 5VDC | O3 | 输出电平0-24V |
S4 | 单端信号输入， 幅度峰峰值（VP-P）：24V | P4 | 15VDC | O4 | 集电极开路输出 |
S8 | 用户自定义 | O8 | 用户自定义 | ||
产品选型举例：
例 1：输入：转速传感器，正弦波VP-P：200mV~10V；电源：24V ；输出：0-5V电平 型号：DIN1x1 SAR S1-P1-O1
例 2：输入：转速传感器，正弦波VP-P：200mV~10V；电源：12V ；输出：0-24V电平 型号：DIN1x1 SAR S1-P2-O3
例 3：输入：0-5V电平；电源：24V ；输出：0-24V电平 型号：DIN1x1 SAR S2-P1-O3
例 4：输入：0-5V电平；电源：12V ；输出：集电极开路输出 型号：DIN1x1 SAR S2-P2-O4
例 5：输入：用户自定义；电源：24V ；输出：用户自定义 型号：DIN1x1 SAR Su-P1-O8
通用参数
参数名称 | 测试条件 | 最小 | 典型值 | 最大 | 单位 | |
隔离电压 | 1min | 1500 | 3000 | VDC | ||
信号输入 | 幅值（VP-P） | 0.2 | 10 | 60 | V | |
频率 | 0 | 10 | 500 | kHz | ||
输入阻抗 | 10 | kΩ | ||||
输入电流 | 5V输入 | 0.45 | mA | |||
信号输出 | 幅值（VP-P） | O1:输出电平0-5V | 5 | V | ||
频率 | 0 | 10 | 500 | kHz | ||
电压（高电平） | O1:输出电平0-5V | 5 | V | |||
电压（低电平） | 0 | 0.05 | V | |||
电流（高电平） | 2 | 5 | mA | |||
电流（低电平） | 2 | 8 | mA | |||
电压 | O4:集电极开路输出 | 5 | 30 | V | ||
电流 | 3 | 10 | mA | |||
响应时间 | 1500 | ns | ||||
辅助电源 | 电压 | 用户自定义 | 3.3 | 12 | 24 | VDC |
电流 | VD=12V | 83 | mA | |||
辅助电源功耗 | 1 | W | ||||
工作环境温度 | -45 | 85 | ℃ | |||
贮存温度 | -45 | 85 | ℃ | |||
引脚 | 名 称 | 描 述 | 引脚 | 名 称 | 描 述 |
1 | PW+ | 电源正端 | 7 | IN+ | 模拟信号输入正端 |
2 | NC | 空脚 | 8 | IN- | 模拟信号输入负端 |
3 | GND | 电源负端 | 9 | NC | 空脚 |
4 | OUT+ | 模拟信号输出正端 | 10 | NC | 空脚 |
5 | OUT- | 模拟信号输出负端 | 11 | NC | 空脚 |
6 | NC | 空脚 | 12 | NC | 空脚 |
