主要特性:
⑴精度等级：0.1级、0.2级。产品出厂前已检验校正，用户可以直接使用
⑵输 入：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
⑶输出信号：0-5KHz/0-10KHz/1-5KHz 等标准信号
⑷辅助电源：5V、9V、12V、15V或24V直流单电源供电
⑸全量程范围内极高的线性度（非线性度<0.1%）
⑹隔离耐压：2500VDC(1mA,60S)，输入/输出/电源 三隔离
⑺工业级温度范围: - 45 ~ + 85 ℃
⑻安装方式：DIN35导轨安装
⑼外形尺寸：79x106.7x25mm
应用：
⑴模拟信号数据隔离、采集和变换 ⑵4-20mA转0-5KHz信号隔离传输
⑶工业现场信号隔离及变换 ⑷信号长线无失真传输
⑸仪器仪表信号收发 ⑹电力监控、医疗设备隔离
⑺电压或电流等模拟信号转频率信号 ⑻PLC频率计采集模拟信号
⑼非电量信号变送

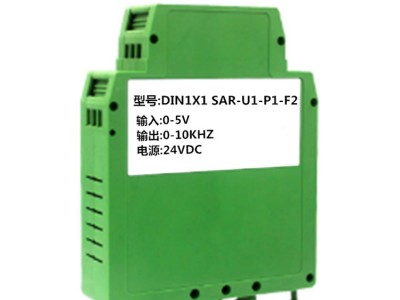

概述:
电压或电流信号转频率信号隔离变送器产品主要用于0-5V/0-10V/1-5V, 0-10mA/0-20mA /4-20mA等模拟信号的隔离变送，输出一个标准的频率信号，供PLC或其他设备检测，或者通过光纤远传。该变送器采用工业级标准生产，质量可靠，转换精度高。
输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
电压或电流信号转频率信号隔离变送器使用非常方便，仅需按接线图接好线，即可实现电压信号或电流信号隔离转换成标准频率信号。
产品选型表：
DIN1*1 SAR - U(I)□ - P□ - F□
输入信号 | 供电电源 | 输出信号 | |||||
代码 | 电压 | 代码 | 电流 | 代码 | Power | 代码 | 输出值 |
U1 | 0-5V | I1 | 0-1mA | P1 | 24VDC | F1 | 0-5KHz (5V电压脉冲) |
U2 | 0-10V | I2 | 0-10mA | P2 | 12VDC | F2 | 0-10KHz (5V电压脉冲) |
U3 | 0-75mV | I3 | 0-20ma | P3 | 5VDC | F3 | 1-5KHz (5V电压脉冲) |
U4 | 0-2.5V | I4 | 4-20mA | P4 | 15VDC | F4 | 0-5KHz (集电极开路) |
U5 | 0~±5V | I5 | 0-±10mA | Pu | 用户自定义 | F5 | 0-10KHz (集电极开路) |
U7 | 0-±10V | I6 | 0-±20mA | F6 | 1-5KHz (集电极开路) | ||
U10 | 0-±100mV | I8 | 用户自定义 | F8 | 用户自定义 | ||
U8 | 用户自定义 | ||||||
产品选型举例：
例 1：输入：0-5V 辅助电源：24V 输出：0-5KHz (5V电压脉冲) 型号：DIN1x1 SAR-U1-P1-F1
例 2：输入：0-±10V 辅助电源：24V 输出：0-5KHz (集电极开路) 型号：DIN1x1 SAR-U7-P1-F4
例 3：输入：4-20mA 辅助电源：12V 输出：1-5KHz (5V电压脉冲) 型号：DIN1x1 SAR-I4-P2-F1
例 4：输入：0-75mV 辅助电源：15V 输出：0-10KHz (5V电压脉冲) 型号：DIN1x1 SAR-U3-P4-F2
通用参数：
精 度 ------- 0.1% , 0.2%
输入阻抗 ------- 电压输入：≥ 200K
电流输入：100Ω
负载能力 ------- 5V电压脉冲输出：≥ 1 kΩ
集电极开路输出：≤ 50mA（5 ~ 30VDC）
响应时间 ------- ≤10mS
辅助电源 ------- DC5V、9V、12V、15V、24V 或用户自定义
功 率 ------- < 1W
温度漂移 ------- 50ppm/℃（典型值）
隔 离 ------- 信号输入/输出/辅助电源 三隔离
隔离电压 ------- 2500VDC，1分钟，漏电流 1mA
耐冲击电压------- 3KV， 1.2/50us(峰值)
工作温度 ------- -40 ~ +85℃
存储温度 ------- -40 ~ +85℃
工作湿度 ------- 10 ~ 90% (无凝露)
存储湿度 ------- 10 ~ 95% (无凝露)
